17.09.2012Ing. Vladislav Pavlík
ArCon - textury v ArConu verze pro tisk

Pokud chcete v ArConu použít vlastní textury, např. textury stažené z internetu, doporučujeme dodržet následující pravidla:

1. Kde uložit textury
Textury uložte do složky katalogu textur. Takto naleznete textury přímo v katalogu a nebudete je muset hledat jinde na disku. Standardní složka pro textury je:
C:\Program Files\Eleco\ArCon_xxx\Texturen nebo C:\Eleco\ArCon_xxx\Texturen, podle toho, kde je umístěna instalace ArConu.
Texturu uložte do některé již vytvořené pod-složky uvnitř složky Texturen, nebo si můžete vytvořit vlastní strukturu složek uvniř složky Texturen.

2. Jaký rozměr textur
Nelze určit konkrétní rozměry textury (v pixelech). Velikost záleží od použití textury. Obecně platí, větší velikost = vyšší kvalita textury.
V ArConu můžete jako textury použít soubory formátu BMP nebo JPG.
ArCon využívá pro práci s texturami technologii DirectX, proto lze velice doporučit upravit velikost textur (v pixelech) na násobek 2 (2 na n-tou), čím docílíte nejvyšší možnou rychlost pro práci s texturami.
Upravte velikost textury na rozměry:
16 x 16
32 x 32
64 x 64
128 x 128
256 x 256
512 x 512
1024 x 1024 atd.
nebo u obdélníkových textur na rozměry např.:
128 x 64
256 x 128
512 x 256
1024 x 256
1024 x 512 atd.

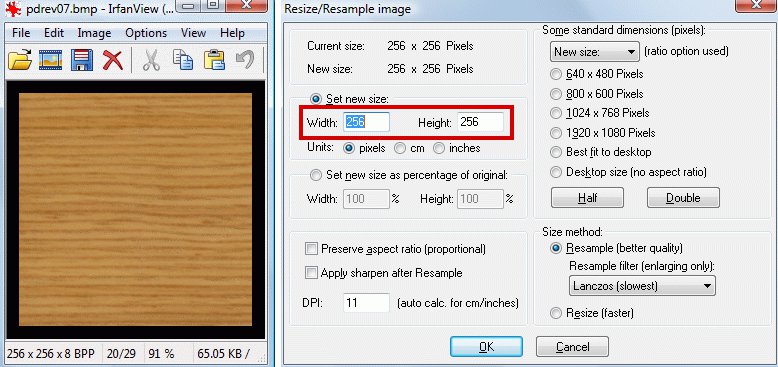

Rozměry textur lze upravit v libovolném programu pro práci s rastrovými soubory, např. IrfanView, GIMP, PhotoShop a mnoho dalších. Níže je dialogové okno pro definici rozměrů textury v programu IrfanView.



U textur formátu BMP můžete určit také rozlišení textury (Resolution), čím definujete velikost textury (Print size) při použití na konstrukčních elementech v ArConu (viz obrázek níže).

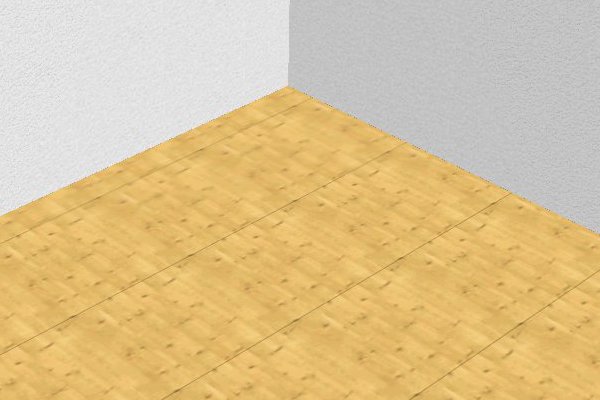

V souvislosti s využíváním technologie DirectX, pokud použijete v ArConu texturu JPG, která není v rozměrech násobku 2, jak je uvedeno výše, mohou se v místě návaznosti textur v ArConu 14 zobrazit tmavé linky (viz obrázek níže). V takovém případě si můžete stáhnout a nainstalovat patch, který naleznete na konci tohoto dokumentu. Tento patch odstraní zobrazování linek u JPG textur.
Můžete také:
- Převzorkovat JPG texturu na rozměry uvedeny výše.
- Převést JPG soubor na formát BMP (pokud použijete texturu BMP, linky se nezobrazí).



3. Návaznost textur
Návaznost textur je důležitá, pokud chcete aby vzorek textury vytvořil dojem jednolité plochy bez viditelných hran v místech napojení textur. Úprava textury na tzv. „bezešvou“ vyžaduje téměř vždy ruční editaci. Chcete-li na internetu vyhledat navazující textury, hledejte výraz např. seamless textures.

Stručný popis principu pro úpravu textury:

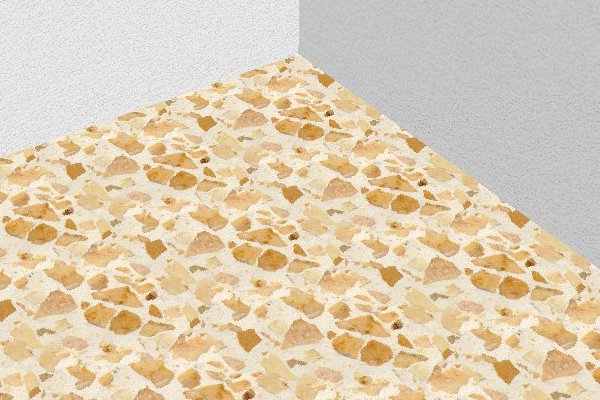

Použití textury v ArConu před úpravou vypadá takto. Hrany napojení textur jsou zřetelné:



1. Otevřete texturu v některém editoru rastrových souborů. Musíte zjistit rozměry textury (např. 256 x 256 pixelů).

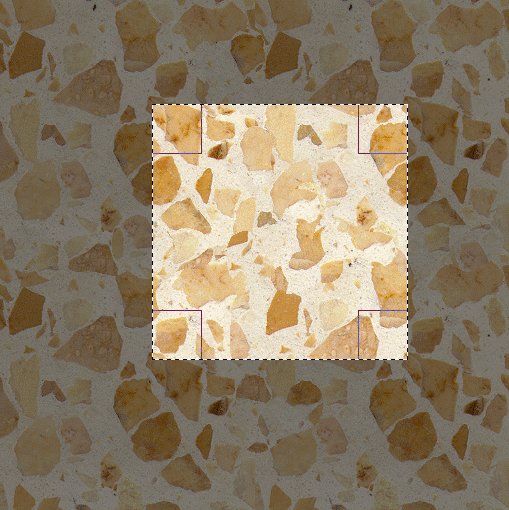

2. Vytvořte celkem 4 kopie textury a rozmítěte je podle obrázku níže. Textury musí být těsně u sebe, bez mezery.



3. Pomocí editačních nástrojů (např. Klonování, kopírování,...) vyretušujte přechody mezi texturami.

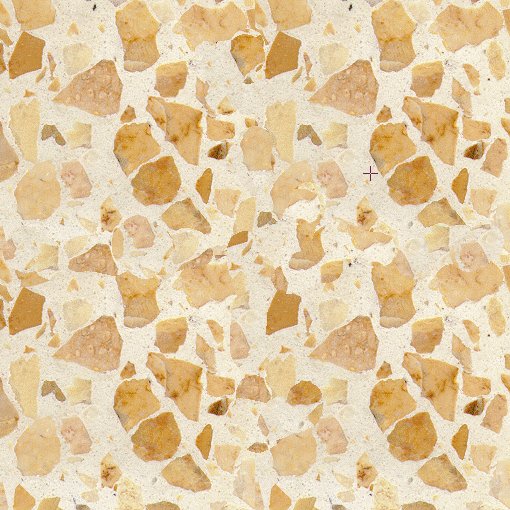

4. Po této úpravě vyřízněte z libovolné části texturu původní velikosti (např. 256 x 256 pixelů) a uložte texturu.

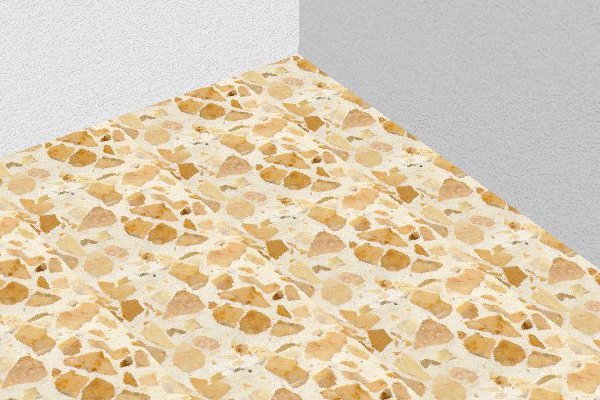

Použití textury v ArConu po úpravě vypadá takto. Hrany napojení textur méně zřetelné:




Opravný patch pro ArCon 14 Small Business (SOFTconsult.) 06.02.2013
ArCon_14_sb-patch.exe 4129 kB
Soubor obsahuje opravu linek u JPG textur, možnost vypnutí jednotek u kót, asistent střechy a další, ve verzi ArCon 14 Small Business. Stáhněte a nainstalujte. Není určeno pro jiné verze programu ArCon. Více v části Tipy a triky: ArCon - textury v ArConu.
