| SPIRIT – Tisk výkresu do formátu PDF/A-3b (PDF verze 1.7) |
verze pro tisk |
Potřebujete-li vytisknout výkresy ze SPIRITu do souboru PDF ve formátu PDF/A-3 můžete použít některou “PDF tiskárnu“.
Pokud nemáte žádnou PDF tiskárnu, nebo nepodporuje PDF/A-3 (PDF verze 1.7), můžete použít např. PDFCreator.
PDFCreator si můžete stáhnout zde:
PDFCreator - Download
Abyste mohli vytvářet PDF soubory požadovaného formátu, bude potřeba provést některá nastavení.
Po instalaci tiskárny PDFCreator naleznete na ploše příslušnou ikonu.
Pomocí této ikony můžete otevřít dialogové okno pro nastavení “PDF tiskárny“.

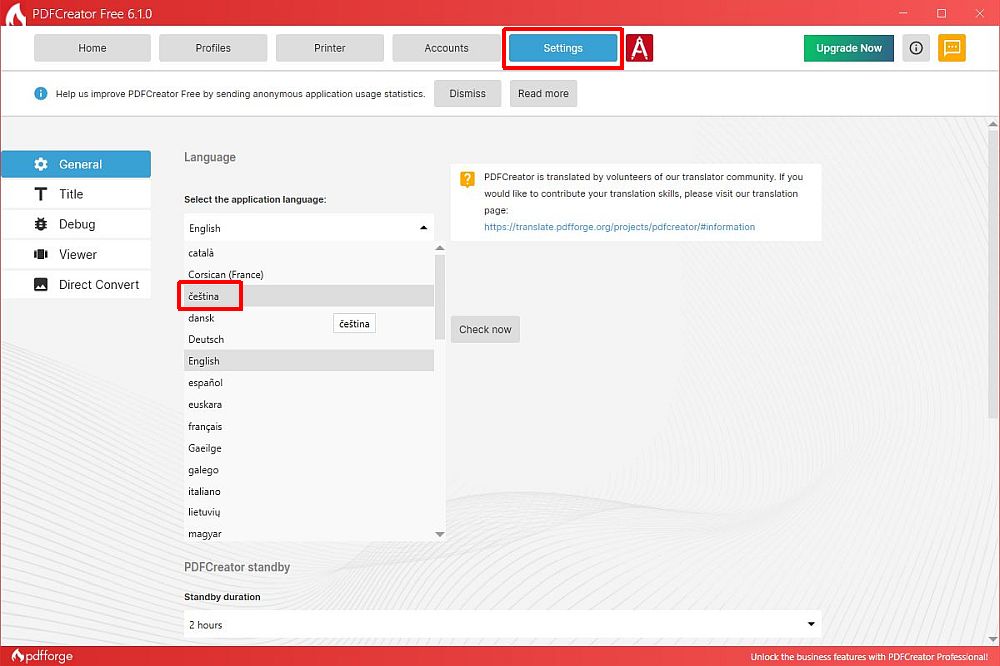

Chcete-li změnit nastavení jazyka, vyberte nahoře volbu Nastavení (Settings) a vyberte požadovaný jazyk (Čeština).

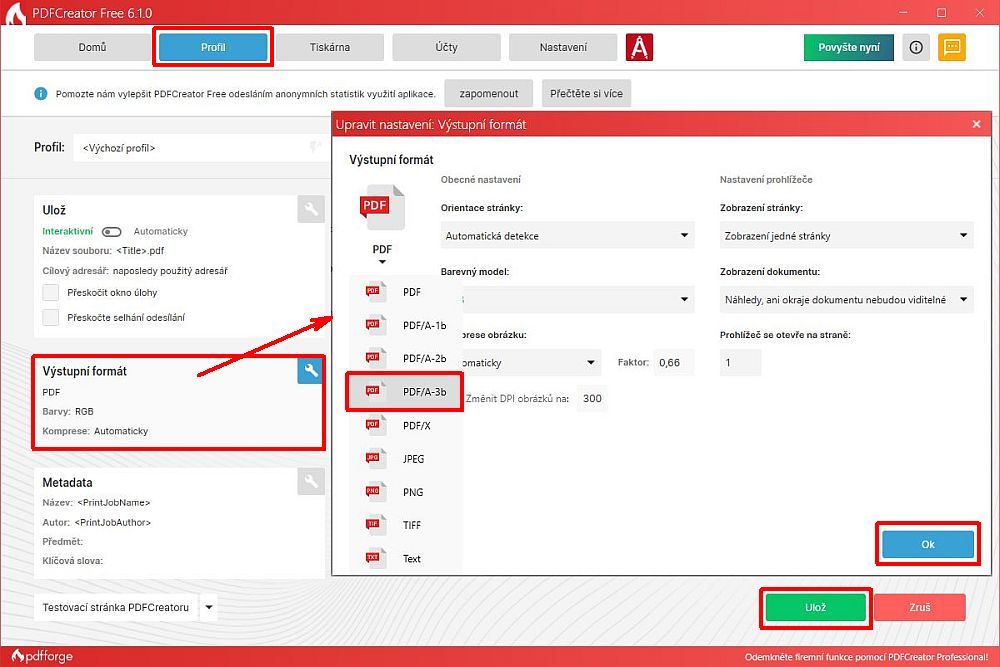

Aby se PDF soubory ukládaly ve formátu PDF/A-3, vyberte nahoře volbu Profil a klikněte na panel Výstupní formát.
Otevře se další okno, kde vyberte výstupní formát PDF/A-3b a potvrďte tlačítkem OK.
Nastavený profil uložte tlačítkem Ulož.
Při tisku výkresu ve SPIRITu, přes volbu Soubor – Nastavení tisku vyberte tiskárnu PDFCreator a proveďte další nastavení pro tisk (formát, papíru, orientaci, umístění papíru…)
Pro tisk výkresu, vyberte v navigačním menu volbu F1 Tisk.

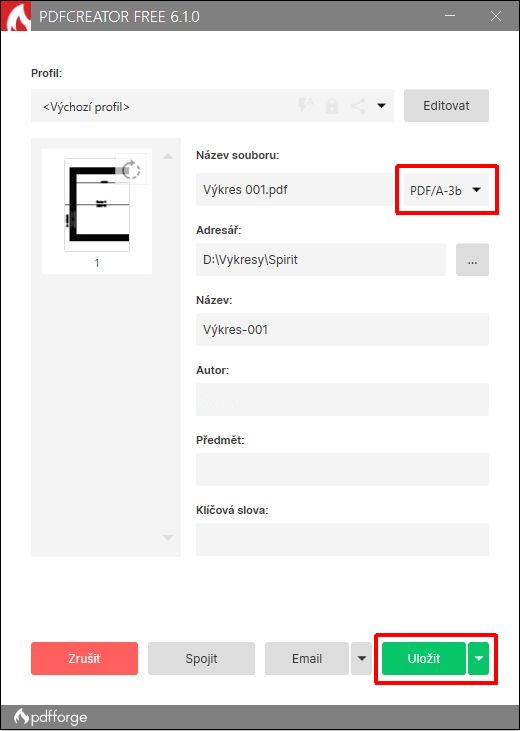

Pro uložení PDF souboru se zobrazí dialogové okno, kde můžete zadat název souboru, vybrat složku pro uložení a také zkontrolovat výstupní formát (PDF/A-3b). Pokud výstupní formát neodpovídá, nebo chcete formát změnit, můžete zde vybrat jiný formát. Tlačítkem Uložit se vytvoří PDF soubor.
|
|
