05.09.2002Ing. Petr Randula
Využití mansardové plochy ve střeše verze pro tisk

Při návrhu tvaru střechy se dá vhodnou kombinací parametrů použít široká nabídka typů střešních ploch. Tento tip ukazuje využití mansardové plochy (obrázek 1).

Obr. 1 Překrytí terasy s využitím mansardové střechy

Postup:
- vytvořte půdorys-obrys budovy podle obrázku 2
- výšku podlaží nastavte na 560 cm
- střechu tvarově zadejte volným typem pomocí polygonu, ve vstupní části zapusťte obrys zhruba 1 m
- střechu výškově osaďte do 280 cm

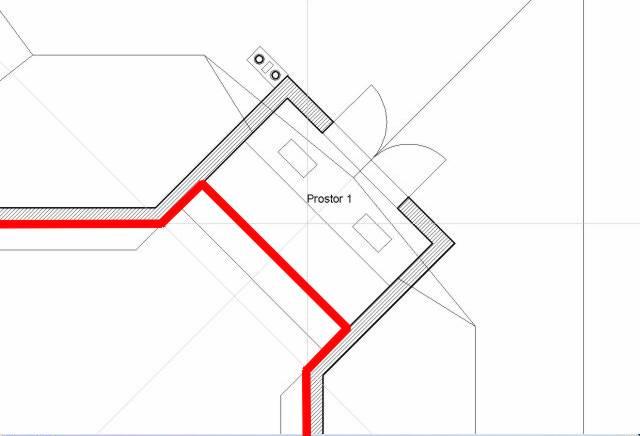

Obr.2 Půdorys

- střešní plochy na dvou protilehlých stěnách vstupu změňte na štítové s přesahem (ü) 0
- střešní plochu nad vstupem do budovy změňte na mansardovou plochu
- zadejte parametry dle spodního obrázku: (ü) 60, (h1) 258, (n1) 38, (h2) 348, (n2) 75
- pro snížení výšky hřebene můžete zadní střešní plochy změnit na mansardové s parametry (ü) 40, (h1) 258, (n1) 45, (h2) 453, (n2) 30

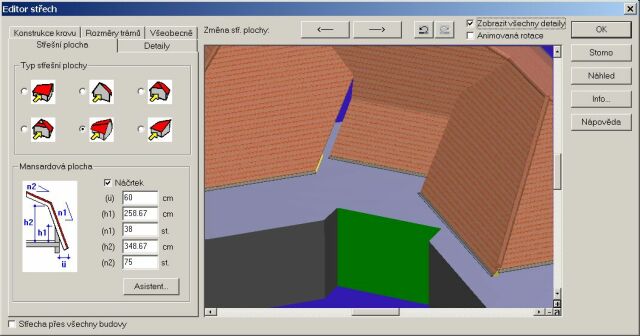

Obr. 3 Parametry střechy nastavíte v Editoru střech
